在機械加工廠家,銅制品加工滾珠絲杠的重要部件,就是使銅制品加工滾珠能夠繞著絲杠往復循環使用的循環軌道。按照結構形式,精密零件加工中循環軌道分為內循環和外循環兩種軌道。

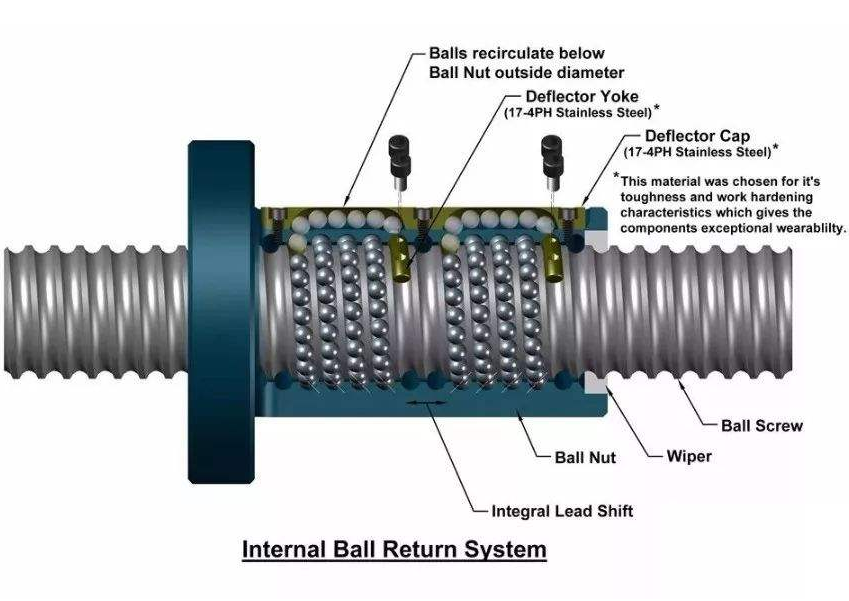

深圳精密機械加工專家指出,外循環軌道通常都是在絲母外側做出滾珠的循環軌道,多數采用銅制品加工導管裝置,制作簡單,但是影響了絲母的外徑,而且裝配形式無法用鍵連接只能用端面法蘭連接。內循環軌道就是反向器了,滾珠的循環完全是在大絲母內側完成外部可以提供多種與機床的連接方式,但其制造成本上要高出很多,如圖所示。
在機械傳動中,和精密零件加工的齒輪齒條傳動一樣,銅制品加工滾珠絲杠絲母副的傳動依然會發生反向間隙的情況,因為滾珠在絲杠的圓弧槽道內滾動時,一定會有軸向竄動。
